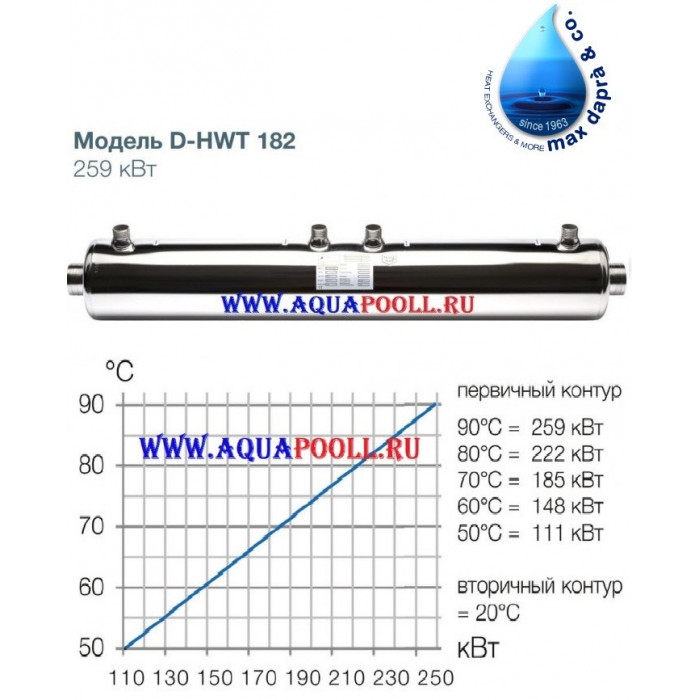

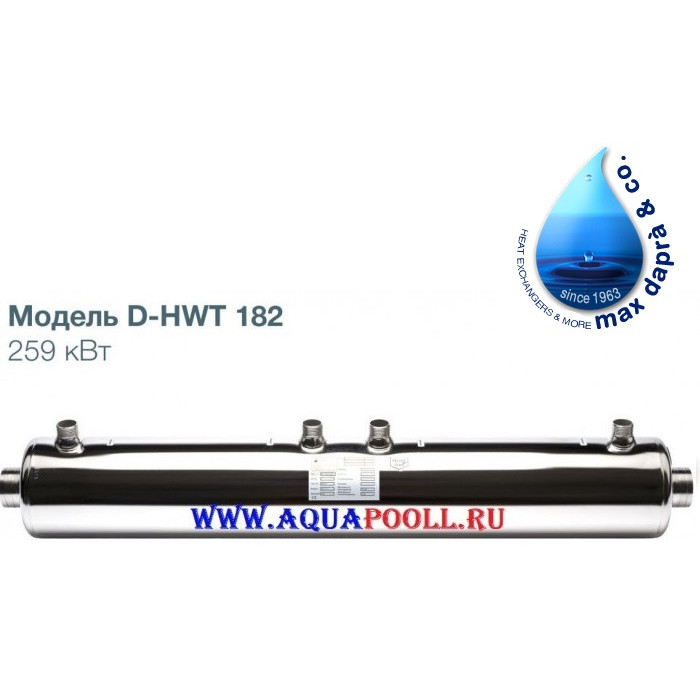

Теплообменник Max Dapra D-HWT 182 (259 кВт) из нержавеющей стали AISI-316

              Технические характеристики теплообменника Max Dapra D-HWT 182:

ОБЩЕЕ
Страна	Италия
Производитель	Max Dapra
Модель	D-HWT 182
Артикул	100105 / 100131
Тип нагрева	Теплообменник

ТЕМПЕРАТУРА
Температура воды  Температура теплоносителя	+2...+30°C      50...90°С

МАТЕРИАЛЫ
Материал корпуса / спирали	AISI 316

МОЩНОСТЬ И ПРОИЗВОДИТЕЛЬНОСТЬ
Мощность при 90°С	259 кВт
Первичный контур (горячая вода)	2х4,3 м3/ч
Вторичный контур (холодная вода)	25 м3/ч
Рекомендуемые температуры теплоносителя	Т1=90°С, Т2=70°С
Первичный контур (перепад давления)              Вторичный контур (перепад давления)	0,44 бар                  /      0,8 бар

ПОДСОЕДИНЕНИЕ
Тип подключения (1 контур)	1" НР (наружная резьба)
Тип подключения (2 контур)	2" ВР (внутренняя резьба)

ДРУГОЕ
Диаметр подсоединяемого трубопровода не менее	63 мм

ВЕС
Вес	16 кг

ПАРАМЕТРЫ ВОДЫ
Содержание в воде (хлора/хлоридов)	3 мг/л - 150 мг/л

ТИП, ВЕРСИЯ, ИСПОЛНЕНИЕ
Тип	Спиральный
Тип конструкции	Горизонтальный, Вертикальный

ЭКСПЛУАТАЦИЯ И БЕЗОПАСНОСТЬ
Гарантия	12 месяцев

Максимальное рабочее давление: первый контур ____10 бар

Максимальное рабочее давление: второй контур ____ 3 бар

Описание товара:

Теплообменник Max Dapra D-HWT 182 из нержавеющей стали AISI 316 - водоводяной спиральный теплообменник серии D-HWT для нагрева воды общественных и частных бассейнов, аквапарков, велнес-центров, гидромассажных бассейнов.

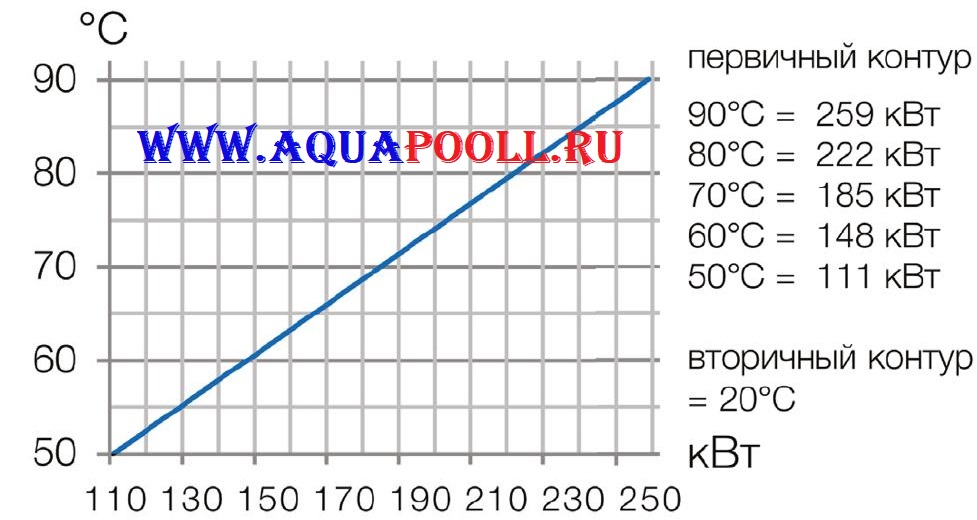

Водоводяной спиральный теплообменник Max Dapra D-HWT 182 (259 кВт) из нержавеющей стали AISI-316 гарантирует максимальную энергоэффективность при минимальной потере давления и может использоваться при температурах теплоносителя от 50°C. Графики иллюстируют зависимость реальной мощности теплообменника от температуры теплоносителя.
Теплообменник из нержавеющей стали Max Dapra D-HWT 182 (100131) - изготовлен с использованием запатентованной технологии четырехточечной сварки. Долговечность устройства гарантируется качеством финишного покрытия: материал проходит процесс протравливания, пассивации и электрополировки внешней поверхности. Максимальное рабочее давление: первичный контур - 10 бар, вторичный - 3 бар.
Теплообменник Max Dapra D-HWT 182 из нержавеющей стали AISI-316, как и все спиральные теплообменники, либо встраивается непосредственно в контур бассейна, либо подключается к нему через обводную систему.

Примечание:

По запросу возможна поставка низкотемпературных теплообменников из нержавеющей стали для теплоносителя от 40°C, а также гибридных теплообменников, позволяющих использовать альтернативные источники энергии для обогрева бассейна (например, тепловой насос или солнечный коллектор).

Габаритные и присоединительные размеры теплообменника D-HWT 182





Модель	А	В	С	D	E	F
D-HWT 182	1370 мм	Ø 160 мм	530 мм	Ø 63 мм	2" ВР	1ʺ НР



Обвязка теплообменника из нержавеющей стали AISI 316 Max Dapra D-HWT 182:



Позиция	Наименование
1	Теплообменник max dapra
2	Муфта разъемная Ø 63 с вставкой из нерж. стали 2"
3	Угол 90гр. Ø 63
4	Термостат
5	Тройник 90 гр. Ø 63
6	Кран шаровой разъемный д.63
7	Труба  Ø 63
8	Клапан электромагнитный
9	Клапан обратный
10	Циркуляционный насос
11	Фильтр сетчатый
12	Клапан обратный  Ø 63



Параметры воды в бассейне



Содержание в воде свободного хлора не более	мг/л	3
Содержание в воде хлоридов не более	мг/л	150
Значение рН воды		7,2-7,6
Щелочность воды	мг/л	60-120
Кальциевая жесткость воды	мг/л	200-1000

Работает при  температурах теплоносителя от 50 ˚С .

Технические характеристики теплообменника Max Dapra D-HWT 182:



Мощность при 90 ˚С	259 кВт (222740 ккал/ч)
Разница температуры в контурах	70 ˚С = 3.7 кВт/ ˚С
Площадь теплообмена	0,99 м2
Поток первичный контур (теплоноситель)	2х4,3 м3/час
Поток вторичный контур (бассейн)	25 м3/час
Гидравлическое сопротивление первичный контур	0,44 бар.
Гидравлическое сопротивление вторичный контур	0,8 бар
Максимальное рабочее давление первичный контур	10 бар
Максимальное рабочее давление вторичный контур	3 бар
Материал теплообменника	Нержавеющая сталь AISI316
Вес	16 кг



Рекомендуемая схема установки теплообменника Max Dapra D-HWT 182:





Производитель: Max Dapra, Италия.

Гарантия: Двенадцать месяцев

---

Примечание:

По запросу возможна поставка низкотемпературных теплообменников из нержавеющей стали для теплоносителя от 40°C, а также гибридных теплообменников, позволяющих исполь
